Service Condition
Nivo temperature: hladna voda 30 stepeni, topla voda se može prilagoditi 0-90 stepeni
Nazivni pritisak: MAP10
Ocjena gubitka tlaka: AP63
Nivo osjetljivosti uzvodnog protoka: U10
Nivo osjetljivosti nizvodnog protoka: D5
Strukturne karakteristike i princip rada
Nakon što voda uđe u vodomjer, ulazi u mjerni mehanizam kroz donji ulazni otvor kućišta radnog kola, pokrećući rotaciju radnog kola. Voda tada izlazi kroz gornji izlazni otvor kućišta radnog kola. Brzina radnog kola je direktno proporcionalna brzini protoka vode. Rotacija radnog kola se prenosi na indikatorski mehanizam preko reduktora, bilježeći ukupnu količinu vode koja je prošla kroz mjerač. Brojač ovog vodomjera je potopljen u izmjerenu vodu, poznat kao vodomjer s horizontalnim zavrtnjem{4}}krila. Osnovna mjerna jedinica za ovaj vodomjer je M3.
sipati:
Priključak fitinga mora biti specificiran prema GB/T17241.6-2008PN10 kada se naručuju posebne specifikacije.
Veličina, težina i glavni parametri podliježu zahtjevima fizičkog proizvoda i narudžbe.
Glavni tehnički parametri
|
Nazivni prečnik (mm) |
Klasa tačnosti |
Protok opterećenja Q |
Zajednički protok Q₃ |
Granični protok Q₂ |
Minimalni protok Q₁ |
|
m³/h |
|||||
|
LXL{0}}DN80E |
Nivo 2 |
78.75 |
63.00 |
4.00 |
2.520 |
|
LXL{0}}DN100E |
Nivo 2 |
125.00 |
100.00 |
6.40 |
4.00 |
|
LXL{0}}DN125E |
Nivo 2 |
200.00 |
160.00 |
10.00 |
8.00 |
|
LXL{0}}DN150E |
Nivo 2 |
312.50 |
250.00 |
16.00 |
10.00 |
|
LXL{0}}DN200E |
Nivo 2 |
500.00 |
400.00 |
25.60 |
16.00 |
|
LXL{0}}DN250E |
Nivo 2 |
787.00 |
630.00 |
102.00 |
25.20 |
|
LXL{0}}DN300E |
Nivo 2 |
1250.00 |
1000.00 |
160.00 |
40.00 |

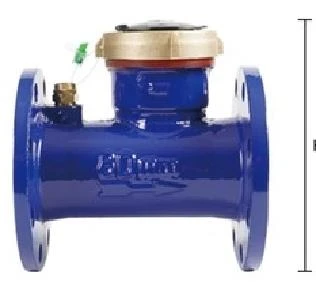

Vanjske dimenzije tijela stola
|
Nazivni kalibar (mm) |
Ukupna dužina vodomera L (mm) |
Pohađani način rada |
|
LXL{0}}DN80E |
225 |
Prirubnički priključak |
|
LXL{0}}DN100E |
250 |
Prirubnički priključak |
|
LXL{0}}DN125E |
250 |
Prirubnički priključak |
|
LXL{0}}DN150E |
300 |
Prirubnički priključak |
|
LXL{0}}DN200E |
350 |
Prirubnički priključak |
|
LXL{0}}DN250E |
400 |
Prirubnički priključak |
|
LXL{0}}DN300E |
450 |
Prirubnički priključak |

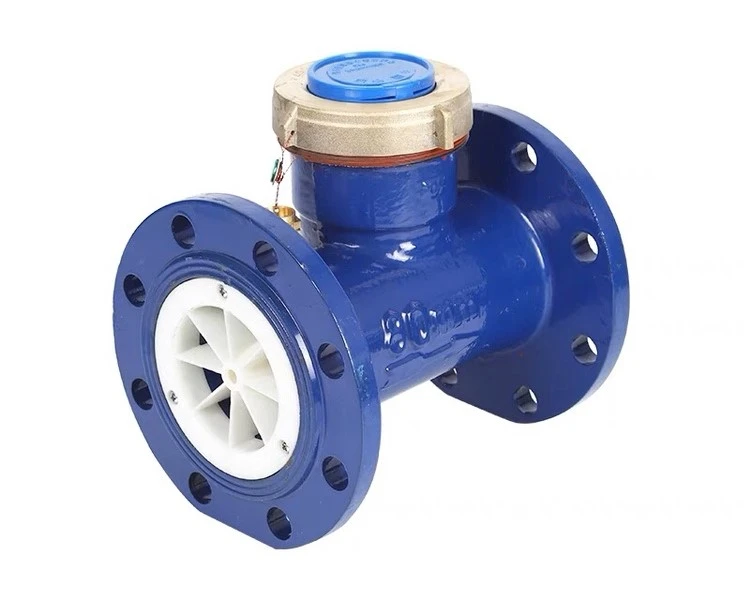

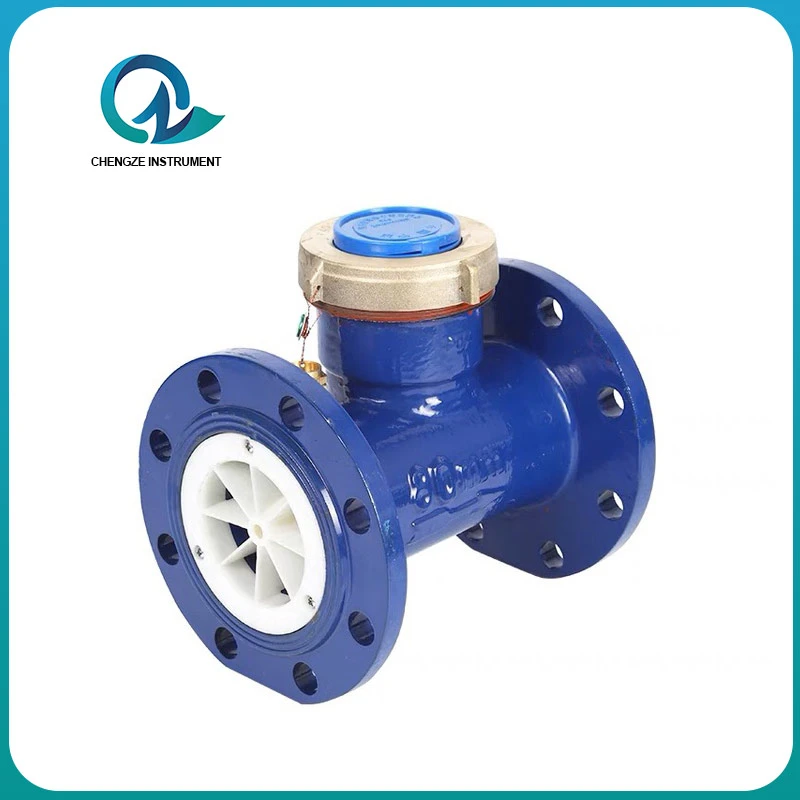

Trebate izmjeriti veliki protok vode za grad, fabriku ili farmu? Upoznajte vodomjer s horizontalnim propelerom – stručnjak za{0}}velike količine!
Kada vaši izazovi upravljanja vodom uključuju premještanje ogromnih količina vode kroz cijevi velikog-promjera, potreban vam je mjerač napravljen za taj posao. Razmislite o općinskim vodovodima, industrijskim rashladnim sistemima ili velikim-poljoprivrednim navodnjavanjima. Za ove-teške aplikacije,vodomjer s horizontalnim propeleromje dokazan i efikasan izbor.
Njegov princip rada je jednostavan, ali moćan. Propeler, postavljen horizontalno u cevovod, okreće se u direktnoj proporciji sa protokom vode. Ovo jednostavnomehanički dizajnje izuzetno efikasan za merenjeveliki-protok vodesa izuzetnimdugoročna-tačnost. Njegov aerodinamičan dizajn stvara nisku otpornost, što znači minimalnugubitak pritiska– kritični faktor za održavanje efikasnosti sistema i uštedu troškova pumpanja.
Izrađeni za izdržljivost, ovi mjerači su izrađeni od robusnih materijala kako bi izdržali kontinuirani rad. To znači pouzdan radni vijek uz minimalno održavanje, što ga čini aIsplativo-efikasno rješenje za mjerenje vode velikih-razmjera.
Za inženjere i menadžere u komunalnom vodosnabdijevanju, industrijskim postrojenjima i velikim projektima navodnjavanja, horizontalni merač propelera nudi pouzdano rešenje zatačan obračun vode na velikoi upravljanje resursima. To je radni konj na koji se možete osloniti za svoje najzahtjevnije zadatke mjerenja protoka.
Odaberite mjerač napravljen za vagu. Osigurajte precizno, efikasno mjerenje velikih{1}}protoka pomoću vodomjera s horizontalnim propelerom.
